户外频道媒体发布系统
技术领域
本系统涉及LED显示屏的节能领域及远程播控和大屏互动领域。具体地讲,是一种基于图像处理技术和智能播控调节技术及人屏互动的综合播控系统。
技术背景
LED显示屏区别于别的显示载体,它可以按照实际场地的大小任意组装和拼接,可以实现超大规模的显示应用,加之可以配合种类繁多的视频处理设备,进而实现美轮美奂的显示场景和效果。因此,此类产品可以广泛应用于各种室内室外广告宣传中,并以其独特的显示效果在人们面前前展示。
LED显示屏显示主体最基本的组成单元是像素,全彩显示屏每个像素通常是 1 颗红灯、1颗绿灯和1颗蓝灯或三和灯组成一个像素。
以每平方米2000个像素全彩LED显示屏为例,每平方米共有2000 X 3 =6000个LED,有的显示屏每个像素会有4个LED,则每平米共有8000个LED。每个LED的工作电流为20mA,工作电压为5V,其每平米功耗为:
0.02A X 5V X 6000 =600W
假设某大楼的LED显示屏为100m2,则该屏幕的功率为600W X 100m2=60000W=60Kw,如果按照每天使用15个小时,电费0.6元一度来计算,每天电费支出为540元,一年365天电费支出为19.71万元。
可见,LED显示屏的功耗十分巨大,大规模推广应用必须考虑如何把功率降低的问题。如果能在不影响LED显示屏效果的情况下,调节信号输出,从而降低功耗,节约电能。
实现原理
1.节能系统特征和方式
(1)将每帧原始图像里每个像素的颜色分别与一个原始模板图像里对应位置像素的颜色进行混色叠加,合成新的图像;
(2)间隔时间t后,对原始模板图像里每个像素的红色(R)、绿色(G)、蓝色(B)进行按位取反运算,得到新的模板图像,新的模板图像每个像素的颜色再分别与原始图像里对应位置像素的颜色进行混色叠加,合成新的图像;因此,在原始图像的最佳观看距离之外来观看新图像,不会影响到原始图像所传递的信息,因此可以减小接近一半的电量,减少了能耗。

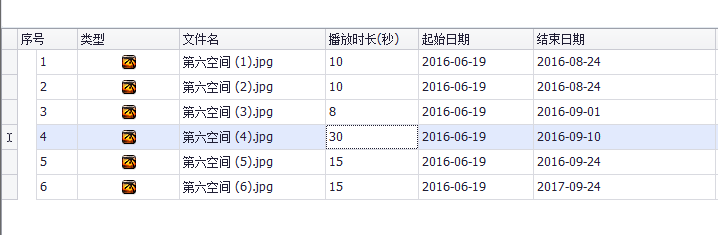

节目素材播控管理
节目组合单元通过网络推送多个广告的视频或图片输入信号到播放前端,然后根据这些广告素材各自设定的时间段,按顺序依次循环播放。当某一广告文件设定的时间一到,节目组合单元根据时间设置,自动删除该广告或者添加新广告,然后将队列里的广告文件重新排列,再依次循环播放。
本系统支持如下素材格式:
图片:JPG,PNG,ICO,BMP,GIF,TIF,PCX,TGA
视频:MP4,AVI,3GP,RMVB,WAV,MPG,MKV,VOB,MOV,FLV,SWF
