PH1.9室内表贴三合一规格书
一、主要技术参数
技术参数Technical parameter：( T=25℃)
|
项目 |
参数 |
备注 |
|
|
基 本 参 数 |
像素间距 |
1.904mm |
|
|
像素结构 |
1R1G1B |
|
|
|
像素密度 |
275845/㎡ |
|
|
|
模组分辨率 |
84（W）*84（H） |
|
|
|
模组尺寸 |
160mm*160mm |
|
|
|
光 学 参 数 |
单点亮度、色度校正 |
有 |
|
|
白平衡亮度 |
≥600cd/㎡ |
|
|
|
色温 |
3200K—9300K可调 |
|
|
|
水平视角 |
≥140° |
|
|
|
垂直视角 |
≥120° |
|
|
|
可视距离 |
≥3米 |
|
|
|
亮度均匀性 |
≥97% |
|
|
|
对比度 |
≥3000:1 |
|
|
|
处 理 性 能 |
信号处理位数 |
16位*3 |
|
|
灰度等级 |
65536 |
|
|
|
控制距离 |
网线：100米， 光纤：10公里 |
|
|
|
驱动方式 |
高灰阶恒流源驱动IC |
|
|
|
换帧频率 |
≥60HZ |
|
|
|
刷新率 |
≥1920HZ |
|
|
|
控制方式 |
同步 |
|
|
|
亮度调节范围 |
0到100无级调节 |
|
|
|
使 用 参 数 |
连续工作时间 |
≥72小时 |
|
|
寿命典型值 |
50，000 小时 |
|
|
|
防护等级 |
IP20 |
|
|
|
工作温度范围 |
-20 ℃ 至 50 ℃ |
|
|
|
工作湿度范围 |
10 %- 80% RH 无凝结 |
|
|
|
存储温度范围 |
-20 ℃ 至 60 ℃ |
|
|
|
电 气 参 数 |
工作电压 |
DC:4.2-5V |
|
|
供电要求 |
AC：220×（1±10%）V、50×（1±5%）Hz |
|
|
|
最大功耗 |
650W/㎡ |
|
|
|
平均功耗 |
260 W/㎡ |
|
|

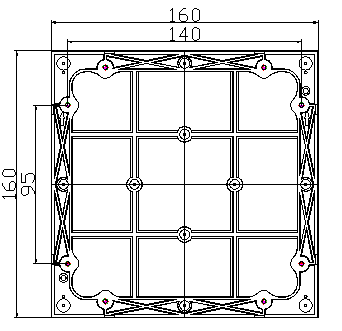

二、产品信息及示意图
◆ 电路设计，性能稳定
◆ 高刷新率、高灰度
◆ 全黑灯、高对比度
◆ 无风扇、静音
◆ 无缝拼接，安装快速
◆ 标准化模组尺寸160X160mm
◆ 标准化箱体尺寸480X480X75mm
三、产品信息
◆ LED灯
采用全球知名厂家的高档晶片封装的LED灯，给客户提供多种选择。同时充分保证了显示屏使用寿命及显示质量。
◆ 驱动IC
采用全球知名厂商的高刷新率、高灰度恒流驱动IC，优异的驱动性能，稳定可靠。
◆ PCB
采用多层的电路设计，保证灯板电流分布均匀，散热良好，防止低灰度条件下出现色块，增强抗电磁干扰能力。
◆ 接插件
使用优质3U镀金接插件，箱内无排线连接，稳定可靠。
◆ 驱动与控制
每个箱体采用独立控制卡控制，集成度更高、稳定性更强，显示效果更好，刷新更
高，专用14BIT 高灰阶、高刷新驱动恒流IC，特有消隐影电路，保护LED，防止突波漏电；支持系统多路冗余备份，模组逐点色度矫正，电源双备份。
四、系统控制拓扑图
五、注意事项提醒
使用环境
1. 此产品为室内显示屏；
2. 避免在高温，高湿度，高酸 / 碱 / 盐环境下使用；
3. 远离易燃物品，气体，粉尘使用；
4. 本产品正常运行环境温度为-20~50℃，最佳环境温度-10~40℃；
5. 存储温度为-30~60℃，避免在高温、高湿度、高酸 / 碱 / 盐环境下存储；远离易燃物品、气体存储；
6. 运输过程中避免强烈碰撞，避免尖锐物品碰撞；
操作
1. 本产品为直流+5V供电(工作电压：4.5~5.2V)，禁止使用交流供电；电源端子禁止接反；
2. 本产品在保修期内有故障，请寄回本公司维修，或者在本公司售后人员的指导下进行维修；
3. 在拆/装产品过程中，务必细心操作，避免工具撞击产品；
4. 在操作和使用过程中应做好防雷、防静电工作；箱体和钢结构应接地；
5. 本产品在使用过程中，不可连续开、关电源，两者操作间应相隔至少1分钟；
6. 本产品不可以长期关闭，建议半个月使用一次，通电4小时；在高湿度环境下，建议一个星期使用一次，通电4小时；
7. 本产品不允许播放最高亮度的全白色画面超过半个小时，建议播放动态视频为主;
清洁
如清洁模组表面，请使用可以采用软毛刷，轻轻刷拭。禁止使用任何液体物质清洗LED模组表 面，否则可能损坏LED。
注：我公司提供上门安装，并且进行调试与培训！
