镇江户外频道远程播控系统已经上线运行六年之久。随着时间的推移和大屏引用不断深入,硬件设备的更新换代使原有操作系统不能够满足应用需求,必须对原有系统进行升级换代。
为进一步降低镇江户外频道运营成本,增加系统稳定性,提高经济效益。我公司特在原系统基础上对镇江户外频道LED大屏媒体发布系统进行升级换代。加强了其远程播控的便捷性;加深节目素材管理的细化精准程度;增加了屏体亮度自调节及按时间段和播放环境自定义节能模式的新型实用功能。
进度回顾
版本名称 |
测试起始时间 |
测试结束时间 |
测试地点 |
V1.0.1 Alpha |
2016年8月4日 |
2016年8月11日 |
第一楼街步行街 |
V1.0.2 Alpha |
2016年8月12日 |
2016年8月22日 |
第一楼街步行街 |
V1.0.3 Alpha |
2016年8月23日 |
2016年9月3日 |
第一楼街步行街 |
测试环境

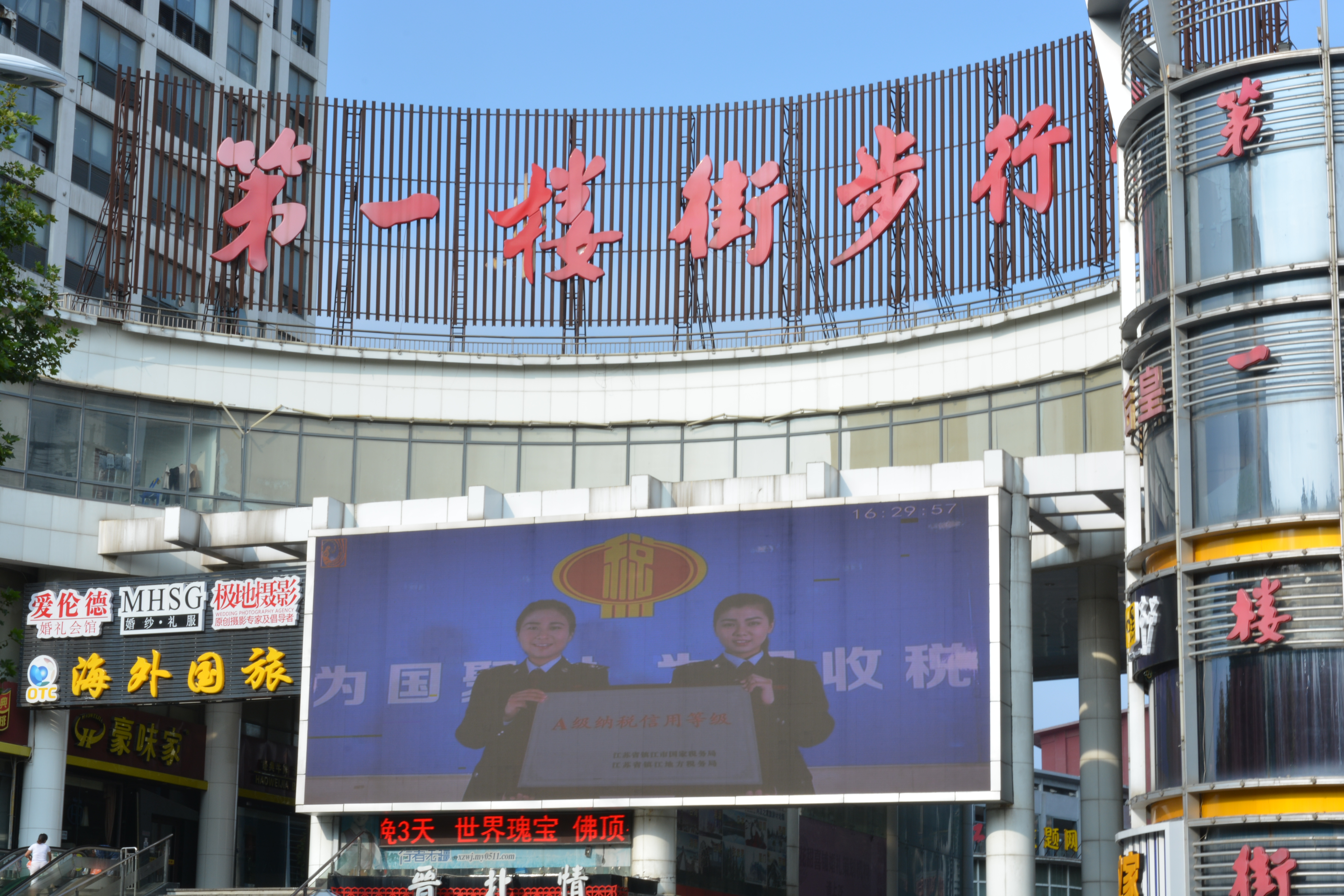

l 测试以第一楼街步行街大屏为播放点进行
l 中心端位于健康路38号203室
l 屏幕地址:第一楼街步行街西入口(近解放路)
l 屏幕像素间距:12mm
l 屏幕尺寸:16m*6.2m
l 屏幕像素:1328*512
软硬件环境
本系统平台为用户提供实时播出节目编辑和网络传输,用户可以实时监控大屏运行状态,并进行能源管理。
本系统的测试环境为:
控制端:Windows 7 Ultimate
Microsoft .net Framework 4.0
播放端:windows XP 及Windows 7 Ultimate
硬件:CPU i3、内存 2GB 、显存 512M
网络拓扑
测试结论
经过一个月的系统测试,在测试过程中,不断对系统功能进一步完善,做过三次版本矫正,本系统综合性能优于原系统,已经满足镇江户外频道的升级要求。新系统额外增加了节能模式。
测试记录
日期 |
时间 |
电表读数 |
实际用电量(KWh) |
大屏播放状态 |
2016.8.6 |
14:45 |
59.7 |
0 |
节能模式 |
2016.8.6 |
18:38 |
61.1 |
42 |
节能模式3.8小时 |
2016.8.7 |
8:34 |
62.1 |
|
|
2016.8.7 |
11:41 |
63.5 |
42 |
节能模式3.2小时 |
2016.8.7 |
19:06 |
66.4 |
87 |
节能模式7.5小时 |
2016.8.8 |
8:06 |
67.4 |
|
|
2016.8.8 |
12:27 |
69.1 |
51 |
节能模式 |
2016.8.8 |
18:32 |
71.5 |
72 |
节能模式 |
2016.8.13 |
9:58 |
98.6 |
|
正常 |
2016.8.13 |
18:43 |
103.7 |
144 |
正常8.0小时 |
2016.8.17 |
8:05 |
130.1 |
|
正常 |
2016.8.17 |
19:33 |
135.35 |
157.5 |
正常11.5小时 |
2016.8.19 |
8:08 |
155.6 |
|
正常 |
2016.8.19 |
18:26 |
161.7 |
183 |
正常10.5小时 |
2016.8.20 |
8:05 |
163.7 |
|
正常 |
2016.8.20 |
18:00 |
169.9 |
186 |
正常10小时 |
2016.8.22 |
18:05 |
189.1 |
|
期间闪退两个小时 |
2016.8.23 |
|
|
|
系统软件矫正 |
2016.8.24 |
|
|
|
|
2016.8.25 |
17:35 |
208.3 |
|
正常 |
2016.8.26 |
7:52 |
210.5 |
|
正常 |
2016.8.26 |
9:37 |
211.6 |
33 |
正常1.65小时 |
2016.8.27 |
17:02 |
221.7 |
303 |
正常 |
2016.8.28 |
15:37 |
230.2 |
255 |
正常 |
2016.8.29 |
7:30 |
233.4 |
96 |
正常 |
2016.8.29 |
20:54 |
242.8 |
282 |
正常13.5小时 |
2016.8.30 |
7:27 |
243.5 |
|
节能模式 |
2016.8.30 |
18:55 |
248.8 |
159 |
节能模式 |
2016.8.31 |
7:30 |
250.4 |
|
节能模式 |
2016.8.31 |
18:20 |
254.6 |
126 |
节能模式11小时 |
2016.9.1 |
7:30 |
256.2 |
|
节能模式 |
2016.9.1 |
19:22 |
263.2 |
210 |
节能模式12小时 |
2016.9.2 |
7:30 |
263.9 |
|
节能模式 |
2016.9.2 |
19:18 |
268.6 |
141 |
节能模式12小时 |
2016.9.3 |
7:30 |
270.1 |
|
节能模式 |
2016.9.3 |
19:28 |
275.2 |
153 |
节能模式12小时 |
根据测试结果:启用节能模式:用电10.5-12度/小时。
启用正常模式:用电17.5-21度/小时。
节电率约:30-35%。
节能亮度损耗:3-5%。(室内测试)。
功能性
系统实现了按日期管理播放素材、节目网络远程推送、播放端状态监测等功能。
易用性
现有系统实现了如下易用性:

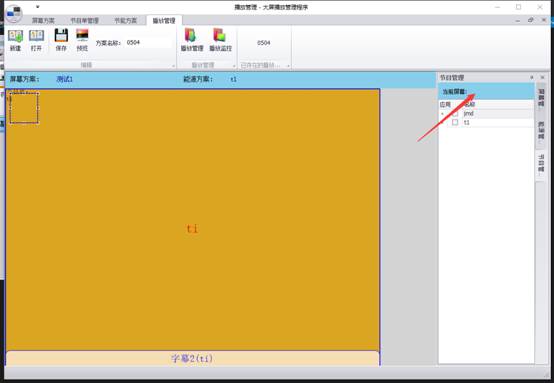

可方便直观的编辑视屏窗口、logo、时钟、字幕等模块

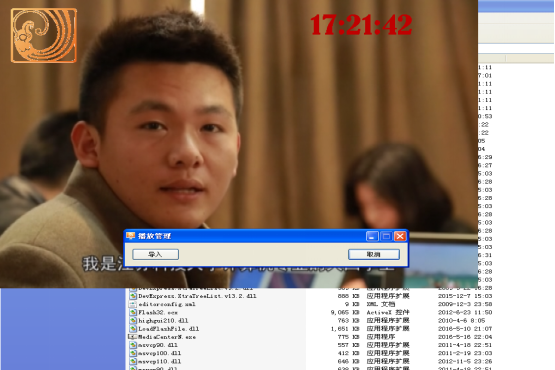

在播放端,将“播放管理”程序界面调出:点击“导入”,选择导出在U盘上的打包文件,即可在网络出现故障的时候紧急发布节目素材。

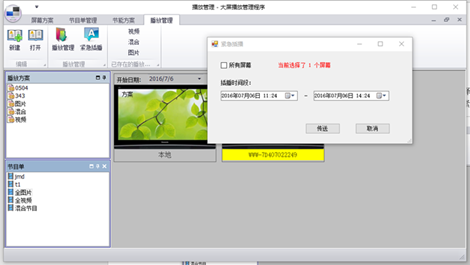

实现了紧急插播功能,播放器在检测到插播时间时,会启动播放器播放插播节目,插播时间段结束时,会启动回原始的播放界面单。
可靠性
本系统的可靠性控制很严密,很多控制是通过xml配置文件控制实现的,如果控制失效,可以自动调取备份配置,自动恢复到出错前的状态。
兼容性

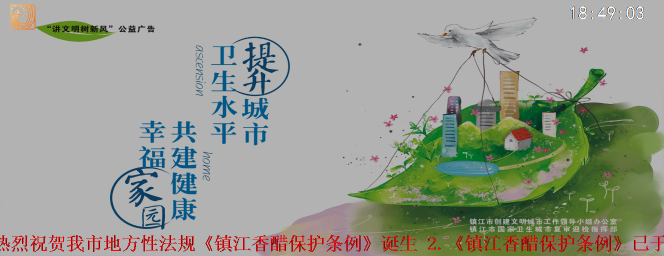

本系统的画面处理统一协调,LOGO、时钟、字幕、广告素材的叠加层次分明、互不干扰。
l LOGO拥有镂空效果
l 时钟精确到秒,显示无顺畅
l 字幕浮在播放画面上层,位置、字号、颜色、走字速度可调
安全性
本系统在原有系统的安全策略上增加了播放端对控制中心权限的二次认证功能。
本次系统升级开发和测试,感谢广电各级领导的大力支持和全力配合,对该系统升级提出了宝贵意见,使该系统能够顺利的完成了第一版升级。为今后广电大屏的正常播出提供了有力保障,降低了大屏的使用成本,为我们今后的合作发展打下了良好的基础。
1、镇江商业城物理参数及效果图
本公司为商业城设计一块LED显示屏为3096点/平方米的室外P16全彩显示屏。
单元模组组成为 1.024 米(长)× 0.768 米(高)= 0.786432 平方米,像素表达力为: 64 点× 48 点。
整屏:长 18.432米× 8 .448 米= 155.8 平方米,长 18 块,高 11 块。
整屏像素表达力为: 1152 × 528 。
